Kubevirt Passt + macvlan 网络动手实验
passt（Plug A Simple Socket Transport）是一个实现了二层网络接口与宿主机本地四层网络 Socket（TCP、UDP、ICMP/ICMPv6 回显）之间转换的翻译层。将宿主机的四层网络翻译成 KubeVirt 虚拟机（virtio_net 设备）能够识别的二层网络，然后通过 UNIX Domain Socket 与 KubeVirt 虚拟机的 eth0（virtio_net）网卡通信。
Unix domain socket 又叫 IPC（inter-process communication 进程间通信）socket，用于实现同一主机上的进程间通信。socket 原本是为网络通讯设计的，但后来在 socket 的框架上发展出一种 IPC 机制，就是 UNIX domain socket。不需要经过网络协议栈，不需要打包拆包、计算校验和、维护序号和应答等，只是将应用层数据从一个进程拷贝到另一个进程。这是因为，IPC 机制本质上是可靠的通讯，而网络协议是为不可靠的通讯设计的。
官方文档：https://passt.top/passt/about

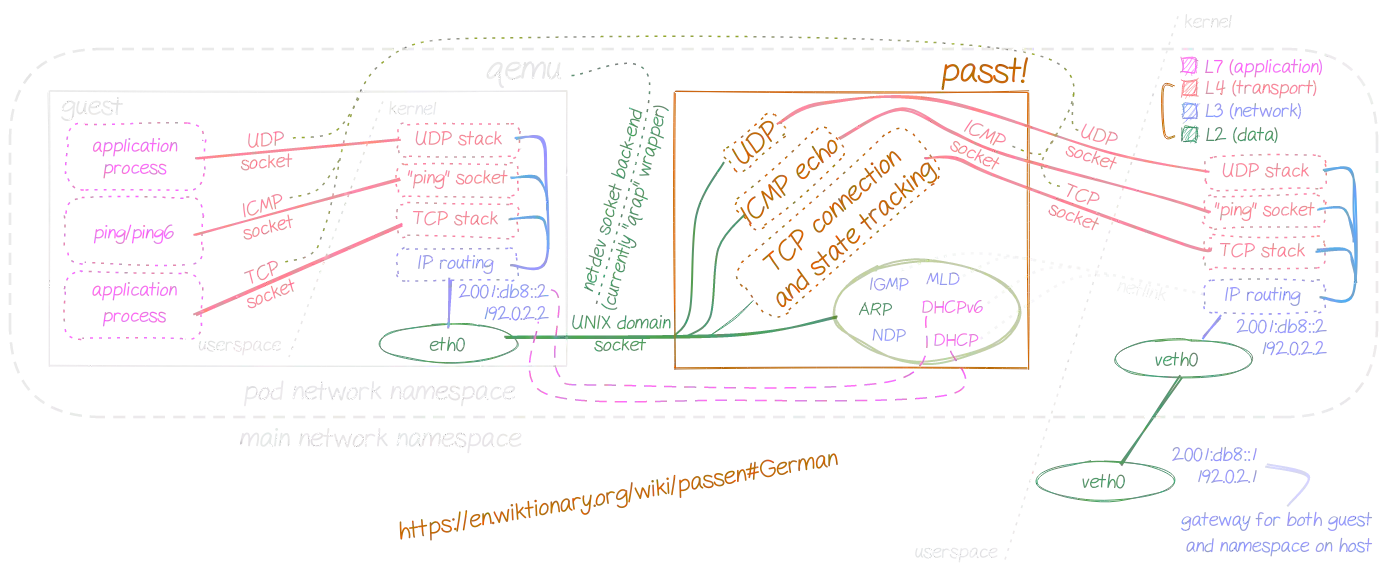

下图是 Pod veth 网卡、passt 进程、KubeVirt 虚拟机（virtio_net 设备）之间通信的原理图：
实验目的
掌握 macvlan + KubeVirt Passt 网络模式，虚拟机网络通信工作原理，提高 KubeVirt + macvlan 部署模式下，网络排障的基本能力。
实验环境
| Node | 用户 | 主机网卡 | 主机 IP | K8s 版本 | CNI 插件 | CSI 插件 | KubeVirt 版本 |
|---|---|---|---|---|---|---|---|
| master | root | ens192 | 10.7.120.1/16 | v1.23.10 | Calico | rancher.io/local-path | v1.0.0 |
动手实验
-
使用
passt.yaml创建虚拟机：apiVersion: kubevirt.io/v1 kind: VirtualMachine metadata: name: passt-macvlan spec: dataVolumeTemplates: - metadata: name: systemdisk-passt-macvlan spec: pvc: accessModes: - ReadWriteOnce resources: requests: storage: 10Gi storageClassName: local-path source: registry: url: docker://release-ci.daocloud.io/virtnest/system-images/centos-7.9-x86_64:v1 runStrategy: Always template: spec: architecture: amd64 domain: cpu: cores: 1 model: host-model sockets: 2 threads: 1 devices: disks: - disk: bus: virtio name: systemdisk-passt-macvlan - disk: bus: virtio name: cloudinitdisk interfaces: - passt: {} name: default features: acpi: enabled: true machine: type: q35 resources: requests: memory: 1Gi networks: - name: default pod: {} volumes: - dataVolume: name: systemdisk-passt-macvlan name: systemdisk-passt-macvlan - cloudInitNoCloud: userData: | #cloud-config ssh_pwauth: true disable_root: false chpasswd: {"list": "root:dangerous", expire: False} runcmd: - sed -i "/#\?PermitRootLogin/s/^.*$/PermitRootLogin yes/g" /etc/ssh/sshd_config name: cloudinitdisk -
查看虚拟机 Pod IP 与 VMI IP：
[root@master network]# k get pod -o wide NAME READY STATUS RESTARTS AGE IP NODE NOMINATED NODE READINESS GATES virt-launcher-passt-macvlan-q8gp6 1/1 Running 0 59s 10.233.70.4 master <none> 1/1 [root@master network]# k get vmi NAME AGE PHASE IP NODENAME READY passt-macvlan 2m20s Running 10.233.70.4 master True虽然，Pod IP 和 VMI 的 IP 看起来完全一致，但是它们是两个完全不同的网络。并且，10.233.70.4/24 这个 IP 并不是 Node ens192 子网 macvlan 的 IP。这是因为此集群采用 Calico CNI 插件，默认情况下使用的是 Overlay 网络。
不过这并不影响我们的实验。
-
进入
virt-launcher-passt-macvlanPod：kubectl exec -it virt-launcher-passt-macvlan bash # 使用 top 命令，查看 passt 进程 bash-5.1$ top top - 06:20:50 up 45 days, 18:08, 0 users, load average: 20.67, 19.13, 19.18 PID USER PR NI VIRT RES SHR S %CPU %MEM TIME+ COMMAND 49 qemu 20 0 85588 41372 1024 S 0.0 0.3 0:01.07 passt.avx2 # 使用 passt 命令，查看网络配置信息 bash-5.1$ passt.avx2 No external routable interface for IPv6 Outbound interface (IPv4): macvlan1 MAC: host: 36:03:73:60:a4:70 DHCP: assign: 10.7.120.202 mask: 255.255.0.0 router: 10.7.0.1 DNS: 169.254.25.10 DNS search list: default.svc.cluster.local svc.cluster.local cluster.local # 使用 passt 命令，查看帮助信息 bash-5.1$ passt.avx2 -h -s, --socket PATH UNIX domain socket path default: probe free path starting from /tmp/passt_1.socket <...>可以看到
passt.avx2命令输出了 virt-launcher Pod macvlan1 网卡的信息，其中 MAC 和 IP 地址与 macvlan1 网卡的配置一致。passt.avx2 -h命令输出了丰富的 passt 命令的帮助信息，其中--socket参数是 UNIX domain socket 的路径，默认从/tmp/passt_1.socket读取，可以使用ls /tmp/ | grep passt命令查看。 -
删除
virt-launcher-passt-macvlanPod 的 eth0 网卡：本文动手实验的目的是采用 macvlan 实现容器网络通信，所以需要删除 Calico 为
virt-launcher-passt-macvlanPod 分配的 eth0 网卡和 IP。这里没有找到合适的方法判断
virt-launcher-passt-macvlanPod 所在的 Network Namespace 名字，所以使用ls /var/run/netns命令，通过 Pod 创建的时间确定。*ls -l /var/run/docker/netns -r--r--r-- 1 root root 0 12月 13 20:51 75ba4216ee82进入 75ba4216ee82 Network Namespace：
ip netns exec 75ba4216ee82 sh删除 eth0 网卡：
# 先禁用网卡 sh-4.2# ip link set dev eth0 down # 删除网卡 sh-4.2# ip link delete eth0 -
创建 macvlan 网络：
# 在节点上执行 ip link add link ens192 dev macvlan1 type macvlan mode vepa -
将 macvlan 子接口挂到 virt-launcher-passt-macvlan Pod（Network Namespace）中：
# 在 Node 上执行 ip link set macvlan1 netns 75ba4216ee82 -
进入 75ba4216ee82 Network Namespace，分别配置 IP 地址：
ip addr add 10.7.120.202/16 dev macvlan1 ip link set macvlan1 up注意，Node ens192 的 IP 是 10.7.120.1/16，配置的子接口 IP 也必须是同一网段的。这里我将 macvlan1 子接口 IP 配置为 10.7.120.202/16。
查看 virt-launcher-passt-macvlan Pod 的网络信息：
sh-4.2# ip a 817: macvlan1@if2: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc noqueue state UP group default qlen 1000 link/ether 36:03:73:60:a4:70 brd ff:ff:ff:ff:ff:ff link-netnsid 0 inet 10.7.120.202/16 scope global macvlan1 valid_lft forever preferred_lft forever显然，已经为 virt-launcher-passt-macvlan Pod 分配了一个主网卡为 Node ens192，子网卡为 macvlan1 的 IP 地址。
通过 macvlan1@if2 可以看到，macvlan1 子网卡是 Node 的第 2 个网卡，也就是 ens192 网卡。
-
为 virt-launcher-passt-macvlan Pod（Network Namespace）配置默认路由：
# 在 75ba4216ee82 Network Namespace 内执行 sh-4.2# ip route add default via 10.7.0.1 dev macvlan1查看路由信息：
sh-4.2# route -n Kernel IP routing table Destination Gateway Genmask Flags Metric Ref Use Iface 0.0.0.0 10.7.0.1 0.0.0.0 UG 0 0 0 macvlan1 -
测试网络连通性（virt-launcher-passt-macvlan Pod 端）：
在任意一台连接了 10.7.0.0/16 网段的机器上执行（当然，在 DaoCloud 局域网内也是可以的）：
# 在 MAC OS 物理机上（ping virt-launcher-passt-macvlan Pod 的 IP） ➜ ~ ping 10.7.120.202 PING 10.7.120.202 (10.7.120.202): 56 data bytes 64 bytes from 10.7.120.202: icmp_seq=0 ttl=60 time=15.825 ms进入 virt-launcher-passt-macvlan Pod 的 Network Namesapce：
# tcpdump: macvlan1 sh-4.2# tcpdump -i macvlan1 -n | grep 10.7.120.202 tcpdump: verbose output suppressed, use -v or -vv for full protocol decode listening on macvlan1, link-type EN10MB (Ethernet), capture size 262144 bytes 21:42:32.807937 IP 10.64.1.46 > 10.7.120.202: ICMP echo request, id 60751, seq 0, length 64 21:42:32.807958 IP 10.7.120.202 > 10.64.1.46: ICMP echo reply, id 60751, seq 0, length 64显然，从 MAC OS 物理机向 10.7.120.202 发送的网络数据包，成功出现在了 virt-launcher-passt-macvlan Pod 网络协议栈中。
-
测试网络连通性（KubeVirt passt-macvlan 虚拟机端）：
# 在 MAC OS 物理机上（ssh virt-launcher-passt-macvlan Pod 的 IP） ➜ ~ ssh root@10.7.120.202 root@10.7.120.202's password: Last login: Thu Dec 14 02:45:33 2023 from 10.64.1.46 [root@passt-macvlan ~]# ip a 2: eth0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 65520 qdisc pfifo_fast state UP group default qlen 1000 link/ether 52:54:00:12:34:56 brd ff:ff:ff:ff:ff:ff inet 10.233.70.4/32 brd 10.233.70.4 scope global eth0 valid_lft forever preferred_lft forever inet6 fe80::5054:ff:fe12:3456/64 scope link valid_lft forever preferred_lft forever # 在 passt-macvlan 虚拟机上 ping MAC OS 物理机 [root@passt-macvlan ~]# ping 10.64.1.46 PING 10.64.1.46 (10.64.1.46) 56(84) bytes of data. 64 bytes from 10.64.1.46: icmp_seq=1 ttl=255 time=8.59 ms显然，MAC OS 物理机与 KubeVirt passt-macvlan 虚拟机网络互相联通了。
总结
通过使用 Calico CNI 网络插件，与 KubeVirt Passt 网络模式结合，部署了一台 KubeVirt 虚拟机；然后将这台虚拟机（virt-launcher Pod）的 eth0 网卡删除（删除 Calico CNI 分配的网卡和 IP）；然后在 Node ens192 网卡上创建了一个 macvlan 子接口，并且将其挂载到 virt-launcher Pod 的 Network Namespace 中；然后给 virt-launcher Pod 的 macvlan 子接口分配了 IP 并设置了默认路由。并且测试了 macvlan 模式下，virt-launcher Pod、KubeVirt 虚拟机、10.7.0.0/16 网段上的机器（当然，在 DaoCloud 局域网内也是可以的）之间的网络连通性。
