跨主机通信 Open vSwitch 动手实验
Open vSwitch 是一个高阶版的 Linux Bridge，提供了更加丰富的功能，例如网络隔离。
实验环境
注意，请在虚拟机内折腾，以免干扰工作环境。
| Node | OS | 用户 | 主机网卡 | 主机 IP |
|---|---|---|---|---|
| Node-1 | Ubuntu 22.04 | root | ens33 / ens37 | 192.168.245.168 / 192.168.245.169 |
| Node-2 | Ubuntu 22.04 | root | ens33 / ens37 | 192.168.245.172 / 192.168.245.173 |
安装依赖
打开 WMware 软件，给虚拟机添加新的网络设备，然后分别在 Node-1 和 Node-2 上执行：
需要注意的是，如果是使用物理环境搭建网络拓扑，需要把业务网卡对应的交换机端口配置为 trunk 模式。如果是使用 VMWare 搭建网络拓扑，业务网卡需要配置网络类型为仅主机模式。
# 在 Node-1 上
root@ubuntu:~# ip addr add 192.168.245.169/24 dev ens37
root@ubuntu:~# ip link set ens37 up
# 在 Node-2 上
root@ubuntu:~# ip addr add 192.168.245.173/24 dev ens37
root@ubuntu:~# ip link set ens37 up
安装 Open vSwitch 依赖：
# 在 Node-1 上
root@ubuntu:~# apt install openvswitch-switch -y
root@ubuntu:~# systemctl start openvswitch-switch
# 在 Node-2 上
root@ubuntu:~# apt install openvswitch-switch -y
root@ubuntu:~# systemctl start openvswitch-switch
动手实验
场景一：无隔离网络

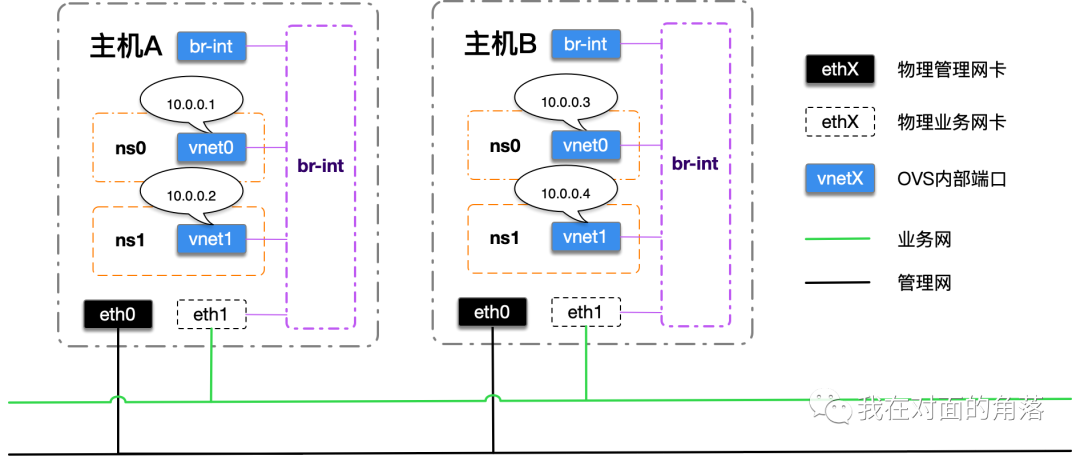

这种场景和 Linux Bridge + Veth Paris 搭配类似，将容器的虚拟网卡与网桥绑定，不同点是，进出容器的 IP 包走的是主机 eth1 网卡。
-
在 Node-1 上操作：
# 创建 br0 网桥 ovs-vsctl add-br br0 # 将 ens37 网卡以端口的方式，添加到 br0 网桥中 ovs-vsctl add-port br0 ens37 # 添加两个内部端口 ovs-vsctl add-port br0 vnet0 -- set Interface vnet0 type=internal ovs-vsctl add-port br0 vnet1 -- set Interface vnet1 type=internal # 创建 docker1 和 docker2 容器 ip netns add docker1 ip netns add docker2 # 将 br0 网桥内部端口分别移动到 docker1 和 docker2 容器中 ip link set vnet0 netns docker1 ip link set vnet1 netns docker2 # 启动端口并配置 IP ip netns exec docker1 ip link set lo up ip netns exec docker1 ip link set vnet0 up ip netns exec docker1 ip addr add 10.0.0.1/24 dev vnet0 ip netns exec docker2 ip link set lo up ip netns exec docker2 ip link set vnet1 up ip netns exec docker2 ip addr add 10.0.0.2/24 dev vnet1 # 查看 br0 网桥 ovs-vsctl show Bridge br0 Port ens37 Interface ens37 type: internal Port vnet0 Interface vnet0 type: internal Port vnet1 Interface vnet1 type: internal Port br0 Interface br0 type: internal- 在 Node-2 上操作：
# 创建 br0 网桥 ovs-vsctl add-br br0 # 将 ens37 网卡以端口的方式，添加到 br0 网桥中 ovs-vsctl add-port br0 ens37 # 添加两个内部端口 ovs-vsctl add-port br0 vnet0 -- set Interface vnet0 type=internal ovs-vsctl add-port br0 vnet1 -- set Interface vnet1 type=internal # 创建 docker3 和 docker4 容器 ip netns add docker3 ip netns add docker4 # 将 br0 网桥内部端口分别移动到 docker3 和 docker4 容器中 ip link set vnet0 netns docker3 ip link set vnet1 netns docker4 # 启动端口并配置 IP ip netns exec docker3 ip link set lo up ip netns exec docker3 ip link set vnet0 up ip netns exec docker3 ip addr add 10.0.0.3/24 dev vnet0 ip netns exec docker4 ip link set lo up ip netns exec docker4 ip link set vnet1 up ip netns exec docker4 ip addr add 10.0.0.4/24 dev vnet1 # 查看 br0 网桥 ovs-vsctl show Bridge br0 Port ens37 Interface ens37 type: internal Port vnet0 Interface vnet0 type: internal Port vnet1 Interface vnet1 type: internal Port br0 Interface br0 type: internal -
连通性测试
在 Node-1 上：
ip netns exec docker1 ping 10.0.0.3 ip netns exec docker1 ping 10.0.0.4 ip netns exec docker2 ping 10.0.0.3 ip netns exec docker2 ping 10.0.0.4在 Node-2 上：
ip netns exec docker3 ping 10.0.0.1 ip netns exec docker3 ping 10.0.0.2 ip netns exec docker4 ping 10.0.0.1 ip netns exec docker4 ping 10.0.0.2测试结果：
Node-1 Node-2 ping 结果 docker1 docker3 ✅ docker1 docker4 ✅ docker2 docker3 ✅ docker2 docker4 ✅
场景二：分布式隔离网络
分布式隔离网络，Linux Bridge 无法实现。

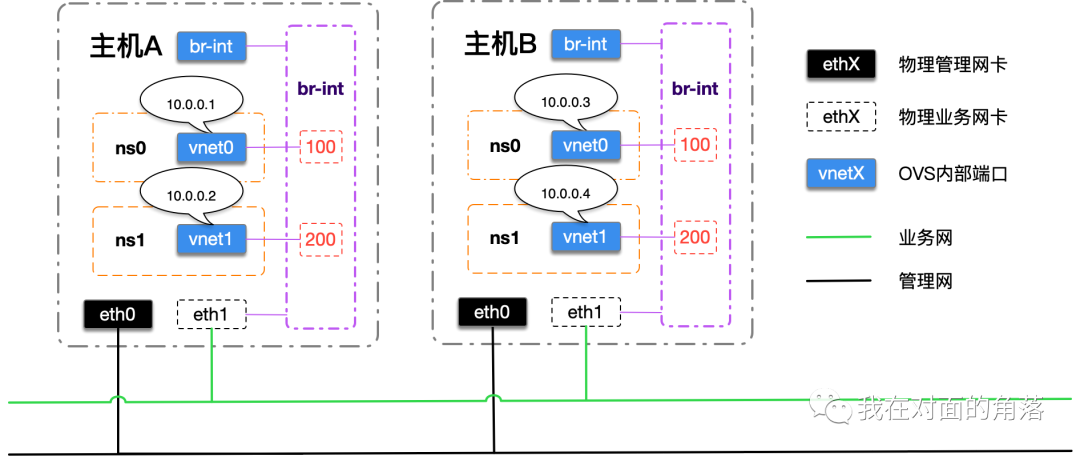

构建分布式隔离网络和单节点的操作方法一致，即给对应的端口配置 VLAN tag。如下图所示，我们分别给主机 A、B 上的端口配置 VLAN tag为 100 和 200。
-
在 Node-1 上操作：
ovs-vsctl set Port vnet0 tag=100 ovs-vsctl set Port vnet1 tag=200 -
在 Node-2 上操作：
ovs-vsctl set Port vnet0 tag=100
ovs-vsctl set Port vnet1 tag=200
-
连通性测试
在 Node-1 上：
ip netns exec docker1 ping 10.0.0.3 ip netns exec docker1 ping 10.0.0.4 ip netns exec docker2 ping 10.0.0.3 ip netns exec docker2 ping 10.0.0.4在 Node-2 上：
ip netns exec docker3 ping 10.0.0.1 ip netns exec docker3 ping 10.0.0.2 ip netns exec docker4 ping 10.0.0.1 ip netns exec docker4 ping 10.0.0.2测试结果：
Node-1 Node-2 ping 结果 docker1 docker3 ✅ docker1 docker4 ❌ docker2 docker3 ❌ docker2 docker4 ✅
